دکل G35 درجه 1

قیمت هر متر دکل :
بدون نصب با تجهیزات کامل 155 هزار تومان

3ضلعی به صورت سکشن های سه متری است ،پایه هایی از لوله نمره 3، در دو تیپ A و B با میلگردهای نمره 8 یا 10، عرض قاعده 35 سانتی متر، نصب تا حداکثر ارتفاع 40 متر امکان پذیر می باشد.

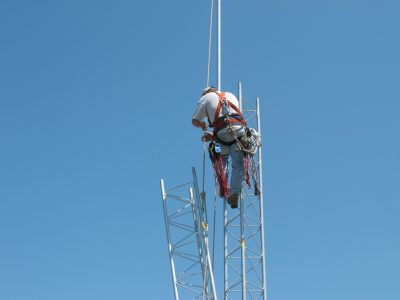

این دکل ها به صورت سه ضلعی و به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود. دکل های مهاری با باربری بسیار کم و تنها برای نصب آنتن های بی سیم و یا دیش های کوچک اینترنت استفاده می گردد. عدد مقابل G نشان دهنده عرض قاعده بخش ها به سانتیمتر می باشد. یعنی عدد 35 در این مدل بیانگر عرض قاعده 35 سانتی متری هر یک از سه وجه این نوع از دکل می باشد. این نوع دکل برای نصب تا حداکثر ارتفاع 36 متر توصیه می گردد .

کد محصول نام محصول نوع میلگرد چند متر مهار نوع سیم بکسل نمره مهارکش حداقل فاصله عصائی تا پایه دکل لرزش دکل در باد توضیحات
هایپر 3 G35 درجه 1 نمره 10 مهار در هر 6 متر الفانت کره نمره 6 در ارتفاع بالا نمره 8 16 یک سوم ارتفاع دکل  متوسط مناسب تا 40 متر

مشخصات سکشن:

مدل طول سکشن وزن
(کیلوگرم)
گالوانیزه نوع لوله

(اینچ)

نوع لوله

(میلیمتر)

قاعده کل

(سانتی متر)

تعداد وجه
G35-A3 3 28 دارد 1 10 35 3
G35-B3 3 23 دارد 1 8 35 3

متعلقات دکل مهاری:
اجزای این نوع دکل ها شامل سکشن (بدنه)، بیس پلیت، سیم مهاری، مهار کش، کرپی (کلمس)، صفحه تعادل، گوشواره، تاج سر دکل، تسمه کمربندی، پیچ و مهره و… می باشد.

بیس پلیت (Base Plate)

مشخصات بیس

مدل ابعاد

(سانتیمتر)

ضخامت

(میلیمتر)

وزن

(کیلوگرم)

تعداد وجه
B35-3 40*40*40 5 4.5 3

این قطعه شامل یک صفحه ورقه آهنی می‌باشد که اولین پایه‌های دکل بر روی آن قرار دارد و دکل بر روی آن نصب می‌گردد.

این صفحه که در زیر دکل قرار می‌گیرد در نصب بر روی زمین بر روی سازه فونداسیون بتونی و در نصب دکل بر روی پشت بام بر روی سازه فونداسیون آهنی نصب می‌گردد

صفحه تعادل 3 سوراخه و 6 میل می باشد .

دکل های مهاری به دلیل سبکی، بیشتر در پشت بام ها نصب می شوند و در هر 9 متر و گاهی در هر 6 متر به وسیله سیم مهار از سه جهت با زاویه 120 درجه مهار می شوند. هر سکشن از یک بدنه لوله ای و اتصالات میلگردی که از طریق جوش CO2 به هم متصل شده اند تشکیل شده است. سکشن ها (قطعات 3 متری) به صورت مثلثی یا مربعی شکل بوده و هر سکشن طبق استاندارد دارای 8 ردیف پله جهت افزایش مقاومت و ایستایی دکل و همچنین سهولت برای بالا رفتن از آن طراحی شده است .
جهت جلوگیری از فرسودگی و زنگ زدگی، دکل ها دارای پوشش گالوانیزه گرم هستند.
